Interface para autoguiado por puerto paralelo.



Mi equipo no es un equipo comercial al cual se lo motoriza y se lo guia con un sistema estándar  comprado en un negocio, fue construido por mí bajo un diseño netamente arbitrario el cual fui modificando con el tiempo según las necesidades.

Esta es otra de las ocasiones donde es necesario modificar y adaptar tanto circuitos como software, aunque también algo de mecánica, para intentar un funcionamiento óptimo o por lo menos lo mas cercano a lo óptimo posible.



El equipo está computarizado con el sistema de Mel Bartels para lo cual tengo una modesta PC quien es la que se ocupa de manejar el telescopio.

Las cámaras, tanto la Vesta como la Canon son comandadas a través de otra modesta PC ya que no dispongo por el momento de algo mejor.



Luego de buscar en la web durante largo tiempo, un amigo, Carlos Rodríguez dio con un soft que es capaz de trabajar y guiar al telescopio por intermedio del puerto paralelo con la posibilidad de setear como cámara de guiado una Vesta modificada para larga exposición y comandar el disparo y tiempo de exposición de una DSRL.



Estoy hablando de GUIDEMASTER, un programa muy intuitivo y fácil de manejar que brinda la posibilidad de hacer autoguiado con una PC no tan moderna y sin necesidad de tantos y rápidos puertos USB.



Pero para esto es necesaria una interface que conecte a Guidemaster con Scope, el programa de Mel Bartels.

Guidemaster podría tranquilamente conectarse con Scope a través  del protocolo LX200 de Meade ya que Scope tiene esa posibilidad y Guidemaster la acepta, pero yo elegí la mas sencilla para mí y esta es la de conectar el soft de guiado a través de una caja de relés directamente a la manopla que comanda al telescopio.



El circuito es muy sencillo, no es de mi diseño ya que utilicé el que se puede ver y descargar de la página de Guidemaster  www.guidemaster.de mas un agregado, el circuito de relés pues la interface mencionada se conecta directamente con el telescopio mediante los optoacopladores, para los sistemas estándar puede funcionar pero a mi me da mucho miedo acercar tanto las tensiones de las dos PC  con solo un optoacoplador entre medio.

Este es el circuito original :







Este es el circuito agregado:



Las salidas X6-6 – X6-3 – X6-5 – X6-4 son las que se conectan a las resistencias de 1K a través de los opto acopladores para excitar las bases de los transistores 2N4402.

Las salidas  X7-1 y X7-2 se conectan al mini jack que comanda el disparo de la cámara.







Esta fusión de circuitos da como resultado esta plaqueta la cual presento con todos sus componentes:

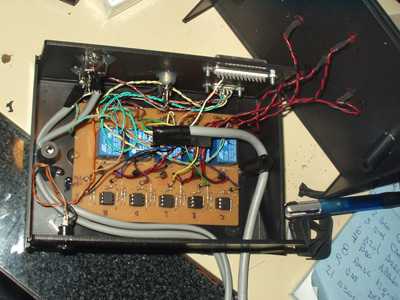

Mas avanzado el proyecto he aquí como queda montada la plaqueta dentro de un gabinete que la contiene:











Aquí la caja terminada a la cual le coloqué dos fichas USB para poder conectar ambas cámaras directamente a la cajita sin necesidad de tropezarme con los cables. (Esto siempre y cuando consiga el booster usb que estoy buscando)



Nota: La ficha DB25 está destinada a la conexión de la modificación de la cámara, mientras que la DB9 lo está para el cable que conecta Guidemaster con la manopla del telescopio.





Espero les sea útil







                                                                                              Omar Mangini
